Сантехническая арматура
- Ремонт и Строительство.
Еще лет пять-десять вспять арматура и разные методы креплений сантехнических изделий в сознании многих потребителей занимали второстепенное место. И лишь сантехники, монтажники и остальные спецы (в числе их, Неплохой владелец в доме) могли оценить плюсы и недочеты сифонов, крепежного элемента, сливной арматуры и всего остального.

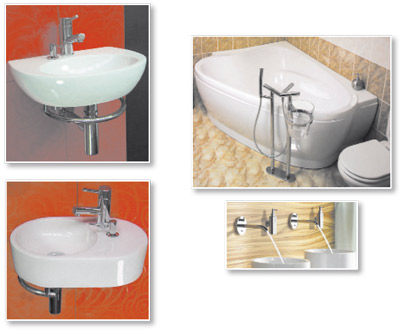

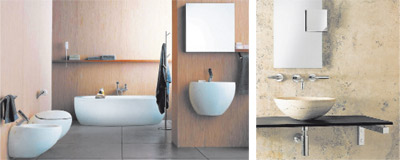

Но вот пришла мода на подвесную сантехнику — унитазы, биде, раковины, — и все поменялось. Сейчас хоть какому владельцу дома (не только лишь Отличному) приходится разбираться: как закрепить навесной унитаз, какая для этого будет нужно арматура, и как замаскировать «непарадную» сантехнику. Ну и саму фальш-стенку, которой обычно закрывают арматуру навесного унитаза и бачек, необходимо сконструировать с разумом. Многие задаются вопросом: стоит замуровывать целое сооружение, либо нужно предугадать дверцу для обслуживания?
Система установки
Поначалу навесные унитазы «захватили» публичные учреждения. По воззрению профессионалов, они в особенности уместны в сетях резвого питания, где не прекращается человеческой поток. Бачек спрятан за стеной, унитаз висит над полом: исходя из убеждений гигиены это безупречное размещение, чтоб соблюсти в общепите должную чистоту. Для увлажненной уборки доступен каждый уголок кабинки. Подобная ситуация с раковинами, где повсевременно летят брызги на пол.
Но скоро частники тоже оценили подвесную сантехнику. И места занимает малость, и мыть комфортно. На счет «занимает не достаточно место» — это не всегда беспристрастное суждение. Арматуру и бачек навесной сантехники обычно прячут за сплошной (от потолка до пола) панелью. Другими словами в помещении сооружают вторую стену, отбирающую некую площадь. Для туалетной комнаты — это не так принципиально, а для совмещенного санузла — каждый сантиметр дорог. Ведь там обычно стараются уместить еще стиральную машину, а время от времени душевую кабину.

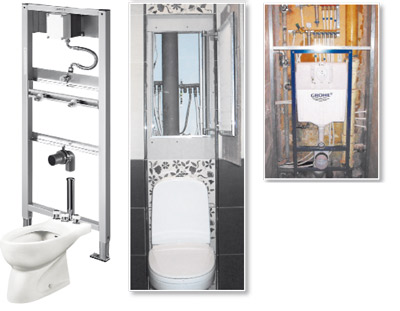

Итак, арматура, на которую укрепляют навесной унитаз, раковину либо биде именуется системой установки. Словосочетание видимо значит «установку» — изобретение не наше, вот и пришло совместно с зарубежным термином. По воззрению профессионалов, более обширно всераспространена рамочная конструкция системы установки, так как более надежная. На жесткой железной раме предусмотрены места для всех составных частей системы: сливного бачка, насадок, переходных муфт, труб, фитингов и других частей, соединяющих унитаз с канализационной трубой, а бачек с водопроводом и унитазом.
Жесткая рама имеет ножки, также отверстия для крепления конструкции к стенке. Есть также блочная система установки, которую можно монтировать только к серьезной стенке, так как у блока (аналогичного по функции) ножек нет. Таким макаром, рамочная система установки имеет более надежное крепление, так как «твердо стоит на ногах», да еще крепится к стене.
Многие рамочные конструкции можно укреплять к некапитальным стенкам, и даже к специально сооруженной перегородке, предусматривающей установку навесных унитазов с 2-ух сторон от «искусственной» стенки. Такие конструкции целесообразны в публичных туалетах. Перегородка с обеих сторон держит системы установки навесных унитазов, к тому же она наглухо обшита гипсокартоном либо другим материалом, и отделяет, таким макаром, одну туалетную комнату от другой. В большинстве случаев, мужской туалет от дамского.
Но не всегда системы установки имеют стандартную форму — «рама на ножках». Заслуживают внимание угловые системы установки, когда в основании конструкции — треугольник. В таких системах предугадывают бачки необычной формы, к примеру цилиндрической. Цилиндр, совместно с трубами и муфтами, отлично помещается в каркасе, имеющем в основании треугольник.
Более увлекательна система установки, на которую можно подвесить унитаз и биде с 2-ух сторон. Каркас системы также имеет в основании треугольник, но конструкцию устанавливают не «углом в угол», а «стороной к стенке». Выходит, что стенка приобретает выступ в форме прямой призмы, в основании которой лежит треугольник. (Сплошным треугольным выступом смотрится система установки, когда ее облицовывают гипсокартоном). На одной из сторон призмы подвешивают унитаз, на 2-ой — биде. Выходит, что два сантехнических прибора держит и «обслуживает» одна система установки треугольной формы.
Бачек, интегрированный в систему установки, обычно, обустроен не только лишь сливной и наполнительной арматурой, да и внешним звукоизоляционным покрытием. Таким макаром, система работает практически бесшумно, тем паче, что она огорожена от юзера дополнительной перегородкой. Часто имеется дополнительная защита от протекания. К примеру, на случай неисправности наполнительного клапана бачка предусмотрена защита от перелива: сливной клапан пропускает избытки воды в унитаз.
В то время как арматуру и бачек навесного унитаза монтируют за перегородкой, «рычаг управления», очевидно, выводят наружу.
Кнопка, которая приводит в движение сливной клапан, это отдельная часть конструкции, которую обычно устанавливают на фальш-стенке. Обычно, механизм устроен таким макаром, что приводится в действие легким движение руки. Бывают конструкции, предусматривающие горизонтальное положение смывной кнопки. В этом случае перегородка, ограждающая систему установки, не достает до потолка. На высоте более метра конструкцию завершает горизонтальная панель, на которой и монтируют огромную кнопку для смыва.
Системы установки сконструированы таким макаром, что позволяют устанавливать каждый элемент на комфортной для юзера высоте. Тот же унитаз можно подвесить чуток выше, либо чуток ниже, — если, к примеру, в доме живет ребенок.
Сервис системы
Подразумевается, что сервис системы должно происходить через отверстие для кнопки смыва: кнопка совместно с основанием просто демонтируется, и через просвет в фальш-стенке можно подобраться к системе. По оценкам профессионалов, таковой подход логичен в этом случае, если система установки, унитаз, патрубки, муфты, фитинги и все другое изготовлены известным производителем, а установка конструкции произведен опытнейшеми сантехниками. В этом случае система в обслуживании фактически не нуждается. В последнем случае, к запрятанной сантехнике можно подобраться через просвет для кнопки смыва.
Если же систему установки брали «по средствам», другими словами недорогую, специалисты советуют предугадать в фальш-стенке дополнительный более широкий просвет, к примеру, дверцу. Дело в том, что многим нравятся навесные унитазы, но не любая семья готова к тому, что высококачественная конструкция (унитаз + система установки) в пару раз дороже обыденного компакта. Время от времени выходит, что поначалу приобретают навесной унитаз, а цена привезенных из других стран «аксессуаров» становится «сюрпризом». К тому же нужно потратиться на облагораживание фальш-стенки. Вот и приходится находить запасные пути, в том числе, для обслуживания дешевый сантехники.
Сливная и наполнительная арматура

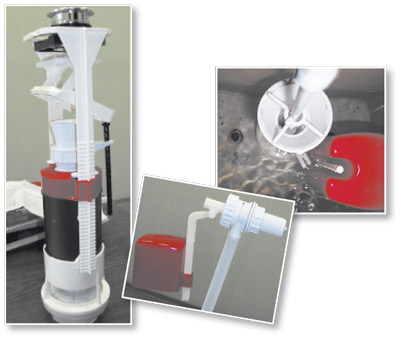

Как мы знаем, арматура «аккомпанирует» сантехнические изделия не только лишь снаружи, как система установки, да и снутри. Бачек унитаза (хоть какого, не непременно «инсталлированного») обустроен наполнительной и сливной арматурой. 1-ая регулирует заполнение бачка водой, 2-ая «отвечает» за смыв. Требования к сливной и наполнительной арматуре регламентирует ГОСТ 21485-94 «Бачки сливные и арматура к ним». По нормативу, наполнительный клапан должен нормально работать при давлении воды в сети от 0,5 до 10 атм. Но спецы считают, что наполнительная арматура обязана иметь припас прочности, и выдерживать в экспериментальных критериях давление до 15 атмосфер.
ГОСТ регламентирует объем воды, которая заполняет бачек — порядка 6 л.. А также время, за которое наполнительный клапан должен пропустить эти 6 л. — менее 2,5 минут. Наполнительный клапан может быть c нижней и боковой подводкой. Механизм работы поплавкового клапана с боковой подводкой многим отлично знаком. Вода подведена с боковой стороны в высшей части бочка. Оттуда же «на плече» подвешен поплавок. Когда бачек равномерно набирается водой, поплавок всплывает. Также приводится в движение придерживающее его «плечо». Когда вода подымается до данного уровня, «плечо» перекрывает запорную мембрану, и поток воды останавливается. Бачок заполнен, система находится в статическом состоянии, и так до еще одного смыва.
Когда конструкция бачка предугадывает нижнюю подводку, применяется соответственная наполнительная арматура. Обычно в таких конструкциях есть направляющая, по которой снизу ввысь всплывает поплавок. Моделей наполнительных клапанов с нижней подводкой довольно много. Принцип перекрытия запорной мембраны аналогичен методу, используемому в наполнительной арматуре с боковой подводкой.
Арматуру повсевременно усовершенствуют. В конструкцию наполнительных клапанов добавляют сервоуправление, сепараторы, мультидроссели, мембраны и другие детали, которые делают работу арматуры более бесшумной, позволяют «переваривать» грязную воду и добавляют клапанам другие полезные характеристики. Сливная арматура в бачке унитаза — это то самое устройство, про которое ранее гласили: «дерни за веревочку, водичка польется».
Правда, бачки с веревочками, расположенные высоко на трубе, сейчас практически раритеты. На данный момент главные рычаги, которыми спускная арматура приводится в действие — это кнопка смыва и шарик-шток. ГОСТ допускает усилие нажатия на кнопку смыва до 3-х килограмм. По воззрению профессионалов, это очень много — ребенок просто не в состоянии выжимать таковой вес небольшим пальчиком, ну и взрослому неуютно «разламывать руки». Потому конструкторы повсевременно работают над усовершенствованием арматуры, чтоб при помощи разных усилителей достигнуть «включения» спускного клапана средством легкого нажатия.
Для многих шарик-шток более комфортен (хотя снаружи наименее привлекателен), так как его не надо выдавливать вниз, а следует поднять ввысь. Для этого не нужно особенных усилий. А вот бачек со сливной арматурой, снаряженной кнопкой смыва — это всегда «загадка». Производитель может указать, что для вдавливания кнопки необходимы усилия, допустим, менее 1,5 кг, но проверить это получится только после монтажа бачка и арматуры.
Наполнительная и спускная арматура должна не просто умещаться в одном бачке, да и нормально работать. По воззрению профессионалов, при подборе арматуры могут появиться трудности. Индустрия выпускает бачки различной формы (узенькие, низкие, всякие) и не каждый набор наполнительной и спускной арматуры помещается в бачек. Есть предприятия, которые выпускают изделия из санфаянса (бачки, а именно), и к ним «свою» арматуру. Покупая комплектную продукцию легче «угадать размер».
Есть производители, которые налаживают выпуск универсальной наполнительной арматуры, которая, к примеру, имеет стойки, регулируемые по высоте. Такие клапаны подходят к бачкам хоть какой (либо практически хоть какой) формы. Правда, специалисты подчеркивают, что наполнительный клапан боковой подводки в любом случае не может подойти к бачку, в каком предусматривается нижняя подводка, и напротив.
При покупке бачка специалисты советуют уделять свое внимание на отверстие в крышке, созданное для монтажа кнопки смыва. Есть различные типоразмеры, к примеру, отверстия поперечником 40, 26 либо 16 мм. Очевидно, что при выборе спускной арматуры принципиально подобрать конструкцию, подходящую к «собственному» бачку и «его» крышке.
Также есть некие ограничения по давлению воды в сети. Как мы уже писали, в согласовании с ГОСТ наполнительный клапан должен нормально работать при давлении воды в сети от 0,5 до 10 атм. Но бывают водопроводные системы, где давление ниже нормы. Такое случается, к примеру, в сельской местности, или в домах, где на верхних этажах не обеспечен достаточный напор. Для таких систем специалисты советуют подбирать наполнительную арматуру прямого деяния (без сервоуправления), так как «непростая» техника не может работать при очень низком давлении в сети.
Для того, что бы сливная арматура делала намеченную цель (другими словами все смывала из унитаза «с 1-го пуска»), скорость движения воды, либо, по другому, расход воды, по оценкам профессионалов, должен быть более 2 л. за секунду. А всего емкость бачка, как мы уже гласили, порядка 6 л.. Выходит, что при смыве вода из бачка должна изливаться приблизительно за три секунды.
Чтоб процесс происходил «без недостатка», в унитазе должен еще срабатывать сифонный эффект, с помощью которого воду, и все, что она смывает, затягивает в канализационную трубу. Напомним, что в сантехническом изделии работает закон физики: когда вода из бачка заполняет в унитазе одно колено, а потом перетекает во 2-ое, то на выходе из сифона давление выходит более высочайшим, чем на входе. Выходит, что воду (и содержимое) засасывает в канализационную трубу.
Спецы предупреждают, что некие унитазы индустрия выпускает «не совершенно правильной» конструкции — их форма не позволяет воде достигать достаточного сифонного эффекта, и это, конечно, рядовой клиент не может найти «приблизительно». В большинстве случаев, погрешность вызвана не совершенно ровненькой внутренней поверхностью коленного извива, а выступы и впадины тормозят поток воды. Но коль уж куплен и установлен ущербный продукт, специалисты советуют подбирать сливную арматуру для бачка, способную «развивать» скорость движения воды более 2 л. за секунду. Тогда недостающий сифонный эффект будет компенсирован «высокоскоростным» потоком воды.
Трудности подбора
По воззрению профессионалов, подобрать походящую арматуру к бачку (если, допустим, старенькый клапан сломался) — сложная задачка для дилетанта. Бачек не принесешь в магазин, и даже если представить паспорт продукции (отлично, если он не утерян), совершенно не факт, что торговец подберет подходящий продукт. И дело даже не в том, что перед торговлей стоит задачка реализовать что подороже, а не то, что необходимо (хотя и это имеет место). Просто на рынке представлено много продукции различной номенклатуры, и при всем этом не существует точных эталонов по размерам и форме бачков. Потому торговцам очень трудно избрать подходящий набор — лучше обращаться к проф сантехникам.
Для примера: в продаже имеется большой выбор ввезенной наполнительной арматуры с сервоуправлением. Некие модели имеют в собственной структуре жиклер, который не пропускает большие частички, находящиеся в грязной воде. Потому высококачественная ввезенная арматура может стремительно выйти из строя, если ее установят в бачке, «питающимся» из старенького ржавеющего трубопровода, в каком вода, обычно, загрязняется «по дороге» к потребителю.
Сифоны

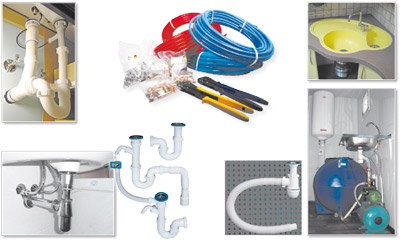

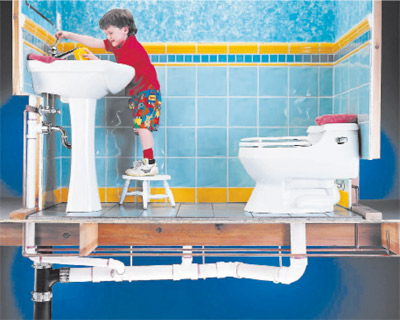

«Колено» на кухне либо в ванной комнате, которое временами засоряется, всем отлично знакомо, но при монтаже либо подмене сантехники полезно выяснить об особенностях сифонов. Функциональное предназначение «коленообразной» конструкции — сдерживание аромата, который поступает из канализационной трубы. Обычно сифоны, интегрированные внутрь унитаза, имеют S-образную либо P-образную форму. (S — это и есть форма колена, но только зигзаг находится в «лежачем» положении).

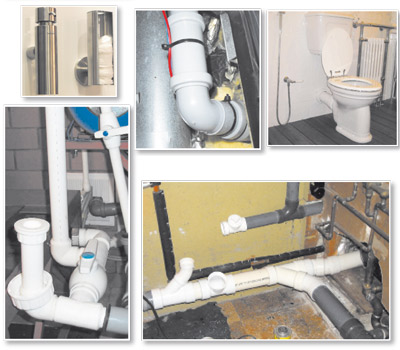

Унитазы с S-образным сифоном крепятся к полу, а для навесных унитазов применяется сифон P-образной формы (P-форма также в разных конструкциях сифонов может находиться в перевернутом либо в «лежачем» положении). Но не все унитазы снабжены «отдельными» сифонами, время от времени форма самого изделия обеспечивает сифонный эффект. Вода, которая всегда стоит в унитазе, на самом деле, является затвором, отделяющим нашу туалетную комнату от вонючего жерла канализационной трубы. «Водяная пробка» препятствует распространению запахов. Родственную «коленную» конструкцию имеет сифон под раковиной — там тоже всегда стоит вода, просто ее не видно через трубы.
Но если длительно не открывать кран, вода в сифоне сохнет, ведь ее там малость. Отсутствие водяного затвора не очень приятно для жильцов (идет нехороший запах), и плохо для неких частей системы, а поэтому более продвинутые производители выпускают сифоны с глубокими пробирками. В их помещается больше воды, и она, соответственно, подольше не высыхает.
По оценкам профессионалов, высококачественный сифон обязан иметь отлично обработанную внутреннюю поверхность, также неплохую резьбу скручивающегося отстойника. Всякие проблемы, связанные с засорением сифона, нередко вызваны не только лишь неаккуратность юзера (бросающего в раковину крупногабаритные отходы), да и заусеницами на внутренних швах изделия. В этой связи специалисты советуют уделять свое внимание не только лишь на внешний облик сифона, да и на внутреннее содержание.

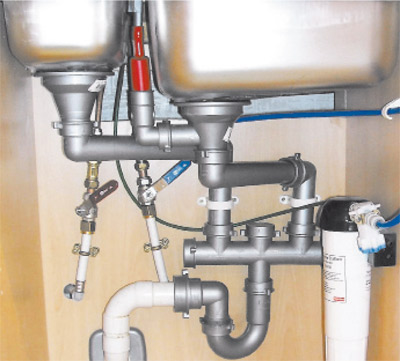

Для раковин с 2-мя чашами употребляют особые модели сифонов: к ним подсоединяется труба для двойного слива.
Многие завезенные из других стран сифоны имеют дополнительный просвет для подключения сливного шланга стиральной либо посудомоечной машины. Также есть сифоны, которые принимают стоки из раковины и биде «в одно колено». Есть модели сифонов, созданные для сантехнических изделий с системой перелива. В таких моделях вода может поступать в сифон не только лишь по основной трубе, да и по дублирующему стоку, который вмонтирован в высшую часть раковины либо ванной на случай перелива.
Для раковин в ванной комнате почаще употребляют бутылочный сифон. Он в особенности комфортен, когда трубы под раковиной прикрывает «ножка цветка». Так как форма бутылочного сифона узенькая, он просто помещается в «ножке». Более обычная модель бутылочного сифона представляет собой пробирку со съемным отстойником понизу (в нем оседает мусор, и его временами вычищают), в которую вставлена сливная труба.
Предстоящий водоотвод осуществляется через трубу, расположенную в высшей части пробирки. В итоге снутри пробирки всегда есть вода. Пока кран закрыт, а, означает, нет давления, вода в статическом состоянии находится ниже уровня водоотвода, а поэтому не может излиться в сточную канаву. Выходит гидрозатвор, который отделяет раковину от канализационной трубы, и препятствует распространению аромата.
А вот для кухонных моек, ванн, душевых поддонов, по оценкам профессионалов, почаще используют двухоборотные сифоны. Такие устройства, как и подобные сифоны в унитазах, бывают S-образной и P-образной формы. Обычно отводное колено двухоборотного сифона оснащают маленьким патрубком с отверстием, которое плотно запирается крышкой. Таким макаром, обеспечивают «запасной вход» на случай засора. Через «коленный» просвет можно прочистить не только лишь сам сифон, да и примыкающие к нему трубы.
Сифоны, созданные для разных сантехнических устройств, имеют свои особенности. Так для ванны либо душевого поддона целенаправлено выбирать неглубокие сифоны, так как трудно вместить меж полом и ванной «увесистое колено». Есть модели двухоборотных сифонов, к которым можно подключать слив стиральной либо посудомоечной машины, также трубу перелива.
Источник: remontinfo.ru
