Понятие «климатическая система» содержит в себе не только лишь обеспечение размеренной температуры и влажности в помещении, да и неизменные контроль «качества» среды. Посреди иных причин, специалисты отмечают, к примеру, наличие электрических полей, которые образуются с излишком от работы компов и домашней техники.
Когда в помещении работает электронный «теплый пол», да еще сплит -система задувает потоки воздуха при помощи электронных вентиляторов, то электрическое поле возможно окажется лишним.

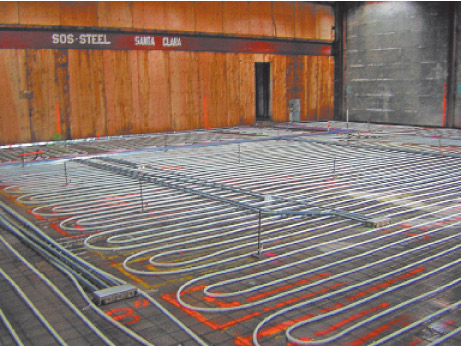

Также разработчики новых систем рассматривают экономическую сторону вопроса. При рациональной работе водяного «теплого пола», который греется при помощи водяной отопительной системы, можно получить огромную экономию, чем при использовании электронных «теплых полов». Не считая того, сам механизм работы геотермальных систем «добычи тепла», который часто используют «в паре» с новыми системами потолочного и напольного отопления и кондиционирования, предугадывает существенную экономию, по сопоставлению с классическими методами получения и использования энергии.

«Прохладный потолок» Понятие «прохладный потолок» сейчас получило полное право на существование, так как механизм работы охлаждающей поверхности на потолке фактически таковой же, как у «теплого пола». Разница только в том, что труба с прохладной водой «зашита» в навесной потолок. Несколько ранее на рынке появились напольные системы водяного отопления, которые могут запускать в собственный трубопровод как теплую, так и прохладную воду.
В данном случае «прохладный пол» делает функцию кондюка. Предназначение и механизм работы прохладного потолка практически подобные. Хотя, естественно, схемы укладки труб в потолочных панелях и в полу имеют принципные различия (об этом ниже). Но главное, что эффективность остывания помещения «от потолка», эффективнее, чем принцип напольного остывания. Все дело в том, что по законам физики теплый воздух поднимает ввысь. Вот тут-то его и освежает «прохладный потолок».
Новенькая система собирается из снаружи симпатичных навесных панелей, стопроцентно укомплектованных «трубопроводной» и звукопоглощающей внутренностью. Снутри панели компактно размещается змеевик гибких труб. К примеру, есть модели охлаждающих потолочных панелей, изготовленных из покрытого цинком железного листа, которые имеют «в теле» трубы размером 10 на 1,5 мм. В качестве звукоизоляционного материала в панели применено стекловолокнистое звукопоглощающее покрытие. Панели выпускают разных размеров, с таким расчетом, чтоб их можно было с нужной плотностью устанавливать на потолке.
Дело в том, что система также содержит в себе «пустотелые» панели, которые станут основной для осветительных приборов и частей системы вентиляции. Напомним, что охлаждающий потолок вообщем не закачивает воздух в помещение, а поэтому для этой цели необходимо обустраивать систему вентиляции. Специалисты отмечают, что подобные климат-системы (как и навесные потолочные панели) больше подходят для обустройства офисных построек, больниц, административных и иных публичных помещений с высотой потолка не больше 5 м.
Также к числу новинок можно отнести потолочные панели из огнестойкого гипсокартона, в каких «замурована» система труб размером сечения 9,9 мм на 1.1 мм, также слои тепло- и звукоизоляционных материалов. Система рассчитана на равномерно охлажденную воду с температурой 7 – 12 градусов - в режиме кондиционирования помещения, и на воду, нагретую до 30 – 40 градусов, когда «климат-потолок» работает в режиме отопления.
По воззрению профессионалов, умеренный спектр температур при обогреве и охлаждении воды в системе отопления-кондиционирования соответствует европейскому эталону. Умеренный температурный режим позволяет черпать энергию от солнечного коллектора, также использовать «теплый-холодный потолок» в купе с термическими насосами и конденсаторными котлами (об этом подробнее ниже). Для остывания воды используют также чиллеры.
Необходимо отметить, что площадь потолка, окутанная «панельным» трубопроводом, существенно превосходит не только лишь «жаркую» площадь, занимаемую классическими радиаторами, но также имеет достоинства перед системой «теплый пол». Количество осветительных приборов и каналов вентиляции на потолке, обычно, занимает там меньше места, чем расставленная на полу мебель. В особенности это касается офисных помещений, где в целях экономии места достаточно плотно организовывают рабочие места для служащих, также ставят разные тумбочки и шкафы для документов. В плотно заставленных помещениях система отопления либо остывания пола малоэффективна, а вот «климатический» потолок может создавать комфортабельную температуру независимо от количества мебели в кабинете.

Беспанельная отопительная система Специалисты отмечают, что метод монтажа «прохладного потолка» методом укладки панелей, начиненных трубами и шумоизоляцией, облицованных симпатичным покрытием – это не единственный способ обустройства потолочной системы остывания и отопления. Новые подходы к отоплению предугадывают и поболее обычный метод оборудования потолков, также стенок трубопроводом для нагретой и охлажденной воды. А именно, есть системы, которые по принципу обустройства больше напоминают обыкновенной «теплый пол», в каком трубы выложены под цементной стяжкой.

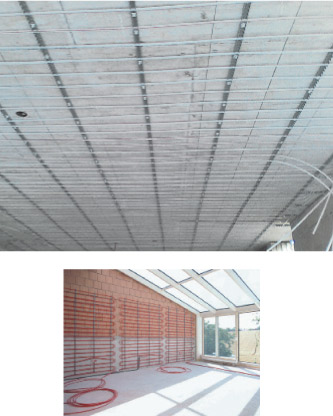

Метод предугадывает установка трубопроводной системы на потолках либо стенках с предстоящим покрытием труб узкой цементной консистенцией. Для монтажа трубопровода к стенкам и потолку имеются особые фиксирующие траки. А именно, есть системы, где предусмотрен стенной и потолочный трубопровод-змеевик, изготовленный из поперечно-сшитого целофана. По воззрению профессионалов, этот материал один из самых надежных. Трубы из сшитого целофана превосходят по качеству многие аналоги, в особенности если ассоциировать их с другими пластмассовыми трубами. Принципиальное преимущество: трубопровод из сшитого целофана годится как для прохладной, так и для жаркой воды, прогретой до больших температур.
Очередное преимущество данной системы – ее экономичность. Если ассоциировать покрытые цементной консистенцией трубы с готовыми «трубопроводными» потолочными панелями, то можно отметить и другие плюсы. Потолочная отделка, какой бы уникальной она не была, с течением времени может надоесть. Но это не повод поменять всю потолочную трубопроводную систему. Когда трубы покрыты цементной консистенцией, то потолок имеет облицовку, независимую от системы отопления и остывания. Облицовку можно поменять, а трубопровод бросить на прежнем месте.

Термоактивные строй конструкции Всеохватывающие способности климат-системы породили новое понятие: термоактивное здание. Делать в здании функцию термоактивных конструкций могут потолочные перекрытия. На стадии строительства дома в перекрытия из бетона монтируют змеевики труб. Когда дом сдан в эксплуатацию, вероятны два варианта использования системы: летний и зимний. Горячим летом в трубопровод подают прохладную воду, и перекрытия работают как холодильник – охлаждая жаркий воздух. Зимой в трубы закачивают теплую воду, обогревая помещение.
Разработчики новых инженерных подходов в области проектирования климат-систем озаботились не только лишь тепло- и холодоснабжением построек, но также оснащением их центрами выработки энергии. По воззрению профессионалов, это совсем новое направление в энергетике. Одного проекта для всех термоактивных построек не может быть в принципе. Подразумевается, что главным «поставщиком» тепла и холода являются природные ресурсы, а инженерное решение разрабатывают применительно к имеющимся условиям.
В целом, европейский подход к созданию экологически незапятнанных, энергонезависимых (либо практически независящих) построек больше подходит для теплого климата. Землю, в этом случае, можно именовать наикрупнейшим поставщиком энергии для работы геотермальных систем. Способности термоактвного строения простираются обширнее, чем обычная трансформация солнечных лучей в электроэнергию при помощи солнечных батарей, установленных на крыше. При наличии достаточной площади участка, можно аккуратненько уложить в трубы в траншею. Тогда солнце будет впрямую подогревать трубы, а теплую воду можно использовать для бытовых нужд, так как в жаркое время года здание не нуждается в отоплении. Вобщем, есть горизонтальные геотермальные системы, способные «собирать тепло» из среды даже в прохладную пору, но об этом - ниже.
А вот прохладную воду можно закачивать в потолочную систему остывания (с функцией отопления) из артезианской скважины, либо другого источника (может быть горной речки), где всегда есть прохладная вода. Необходимо отметить, что подобные системы двойного предназначения интенсивно используют в термоактивных зданиях. Интересно, что создатели геотермальных систем предусмотрели случаи попутного использования техногенных энергетических ресурсов. К примеру, для нагревания воды и предстоящего отопления помещения можно использовать прогретые (но отлично очищенные) промышленные сбросы, тепло силовых трансформаторов, биологическую термическую энергию, которую научились получить из «товаров» очистных сооружений, и любые другие промышленные источники тепла.

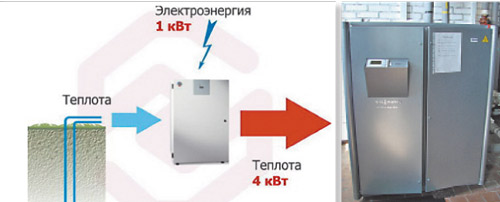

Термические насосы Один из принципиальных частей, который обычно включают в состав геотермальной системы – это термический насос. Механизм работы данного агрегата, как и разработка отбора, и конденсация тепла из довольно холодной среды, на 1-ый взор, больше припоминает научную фантастику, чем действительности жизни. Нам нетрудно представить для себя, что водой, температура которой, представим, плюс 30 градусов, можно при помощи большой площади «теплого потолка» обогреть помещение, когда температура воздуха на улице, допустим, плюс 5 градусов.
При неплохой термоизоляции стенок можно получить довольно комфортабельную температуру. Тут же идет речь о том, что жидкость, температура которой, допустим, 10 градусов, прогоняют через коллекторы и термический насос, а на выходе получают тот же раствор, подогретый, например, до плюс 2-ух градусов. Тепло, приобретенное в итоге остывания воды, аккумулируют, и, пропуская через особые агрегаты, направляют на отопление жилья. Теплоноситель в таких системах (как сказано выше) не прогревается более 30 – 40 градусов, но и этой температуры довольно, чтоб обогреть помещение через «теплый потолок», когда на улице нет сильных морозов.
Чтоб понять механизма работы агрегатов, которые «отбирают тепло» у 10-градусной воды, аккумулируют его, «усиливают», и направляют в необходимое русло, спецы приводят в качестве примера механизм работы холодильных камер – понятный нам, и не вызывающий удивления. В «трубопроводе» морозильной камеры циркулирует фреон, который в итоге изначальных параметров и реакции вещества охлаждается сам, и тем генерирует холод в камере. Но, по сути (вспомним, что энергия не исчезает, и не появляется из ничего, а перебегает из 1-го состояния в другое) в системе все уравновешено.
Холодильник, делает холод снутри, но агрегаты, установленные на его задней стене, греются. Никто не опешил бы, если б «тепло холодильника» накрыли специальной «теплоприемной» камерой, запустили около мотора змеевик с водой, и стали нагревать воду для бытовых нужд. Мысль кажется полностью разумной, и даже удивительно, что бытовые холодильники не использую в качестве размеренных генераторов тепла.

Внешние блоки кондюков и совсем вывешивают на фасады построек, при этом не только лишь из-за шума. Блоки генерируют тепло, выбрасывают его в воздух, но, в промышленных масштабах теплоэнергию полностью можно аккумулировать. И 1-ые разработки такового плана уже есть: воду, нагретую от тепла, которое образовалось в итоге работы чиллеров, направляют на бытовые нужды для жаркого водоснабжения построек.
Очевидно, основное действо, которое можно охарактеризовать как «сбор тепла из воздуха и воды», при этом идет речь об окружающей среде, имеющей более низкую температуру, чем снутри строения, считается ноу-хау. А сам процесс сбора природного тепла (если плюс 10 градусов можно считать теплом), применительно к работе термических насосов, именуют, к примеру, термодинамическим циклом. Спецы отмечают, что процесс получения тепла из воздуха (в этом случае это не гипербола) просит неких энергозатрат. Но они относительно малы, если ассоциировать геотермальные системы отопления и остывания с классическими системами. А именно, электроэнергия требуется на работу термического насоса.
Через коллекторы, в каких циркулирует особый раствор, у природной среды (это может быть грунт, вода либо воздух) отбирается тепло. Это происходит методом контакта через коллектор (его еще именуют геотермальным зондом) прохладного раствора и относительно теплого грунта, воздуха либо воды.
После процедуры термообмена и других технологических манипуляций, термический насос выдает для нужд отопления теплоноситель (к примеру, нагретую воду), который более привычен в хозяйстве. Теплая вода, нагретая до 30 – 40 градусов, годится конкретно для потолочных систем отопления (либо для «теплого пола»), так как такие «обогреватели» имеют очень огромную площадь. Напомним, что в «климатическом» потолке задействованы панели, которые в совокупы представляют собой трубопроводную систему, уложенную «плотными» змеевиками. Вероятен также один большой змеевик, покрытый цементной консистенцией. Другими словами площадь подогрева с умеренной температурой теплоносителя простирается на весь потолок.
Система геотермального остывания помещений может работать по аналогии с отопительной системой. Но, необходимо отметить, что тут не всегда необходимы ведущие технологии. Ведь отыскать в природе воду, подходящую для умеренного водяного потолочного остывания, обычно не так трудно. Вода из артезианской скважины, закаченная с глубочайшего водоносного горизонта, может иметь нужную температуру в самый разгар лета.
Ее можно закачивать в потолочную либо «подпольную» систему остывания в необработанном виде. За счет большой площади потолка и естественного кругооборота воздуха (теплый движется вверх, прохладный опускается) в комнате будет происходить термообмен меж холодным потолком (либо полом) и прогретым от уличной жары воздухом комнаты. К слову, необходимо отметить, конструкция панелей и «глубина залегания» змеевика рассчитаны таким макаром, чтоб на охлажденной поверхности не выступала роса.

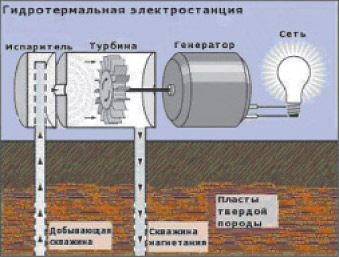

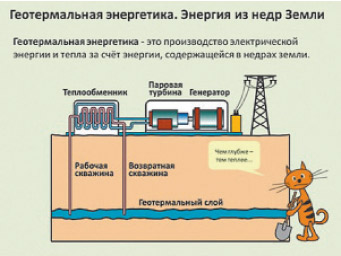

Если провести аналогии, то и теплую воду, не требующую дополнительного обогрева, тоже добывают в природе и направляют на отопление построек. Так, к примеру, поступают в местах, где есть термальные источники. Жаркие фонтаны лупят прямо из-под земли, а поэтому заботливые хозяйственники употребляют природный ресурс не только лишь для утехи туристов, да и в качестве теплоносителя.
Но, по воззрению профессионалов, основная функция геотермальных систем заключается в том, чтоб повсевременно обеспечивать термоактивное здание тепло- и холодоресурсами. Для этого подбирают лучший режим работы оборудования, позволяющий «отбирать» тепло у холодной природной воды, грунта либо воздуха.
Проект на геотермальные климат-системы Хотя термоактивные строения, а тем паче личные дома, в главном, «осваивают» местности западных государств, российские компании и предприятия в странах СНГ, все же, предлагают услуги по проектированию и строительству систем отопления с применением термических насосов, черпающих термическую энергию, образно говоря, из земных недр. Как сказано выше, геотермальные системы употребляют «теплоносители» разного типа, а именно, грунт, воду и воздух. Но водоема вблизи может не быть, ну и не всегда просто получить разрешение на внедрение «публичной» воды, а вот бурение скважины на собственном участке обычно не представляет трудности.

Поточнее нужна не одна скважина, а система скважин, в которые устанавливают грунтовые коллекторы (по другому их именуют геотермальными зондами-теплообменниками). Скважины объединяют в единую систему, которая именуется геополем. Интересно, что обычно объявления компаний о поставке и монтаже энергетического оборудования содержат в себе только список агрегатов, может быть, еще кабели и другие расходные материалы. Организации, специализирующиеся поставкой термических насосов и остального геотермального оборудования, в собственных объявлениях предлагают совсем необыкновенные услуги. К примеру, «строительство геополя под ключ».
Механизм работы земельных грунтовых коллекторов (либо по другому геотермальных зондов) такой. В коллекторе циркулирует незамерзающий раствор, который (хоть и трудно это представить) отбирает тепло у грунта и грунтовых вод. «Нагретая» грунтом жидкость поступает к термическому насосу, который охлаждает «теплую» жидкость, поднятую из грунта, приблизительно на 5 градусов. В итоге температура раствора становится ниже, чем была, опускаясь приблизительно до плюс 2-ух градусов.
Жидкость опять ворачивается в скважину, где стремительно греется до температуры грунта, а потом раствор снова поднимают наверх (раствор циркулирует в коллекторе), где его охлаждает термический насос. «Отобранное» у грунта тепло перерабатывается и скапливается геотермальной системой. В итоге, как было сказано выше, вода поступает в отопительную систему, будучи нагретой до 30 - 40 градусов.

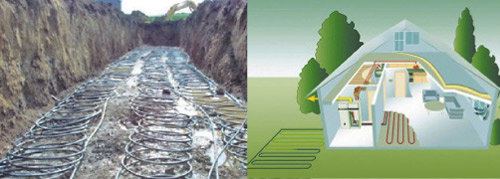

Спецы отмечают, что необязательно отбирать тепло при помощи коллектора, используя вертикальные скважины. Аналогичный принцип можно применить на горизонтальном геотермальном поле, если имеется достаточная площадь участка, позволяющая уложить коллекторы в траншее. Очевидно, площадь контакта коллектора с грунтом (другими словами длина коллектора) должна быть довольно велика, чтоб циркулирующая в нем жидкость успевала нагреться, и тем «отобрать тепло у грунта» за один цикл.
Как сказано выше, на рынке появились компании, предлагающие проектирование и строительство геотермальных полей с целью предстоящего подключения термических насосов. К примеру, некие компании запрашивают у клиентов такие начальные данные: план местности; геодезический план с указанием глубины залегания грунтовых вод; поэтажный план с указанием нужной температуры помещений; информацию о стройматериалах и теплоизоляторе, из которых выстроено здание; информацию об окнах и стеклопакетах; объемы потребностей в жаркой воде.
В качестве готового продукта компании предлагают расчет мощности геополя и грунтовых коллекторов, бурение скважин, установку в их коллекторов (геотермальных зондов), тампонаж скважин и гидравлические тесты. После этого система отбора тепла у грунта готова к эксплуатации.
Источник: remontinfo.ru
