Ведь, понятие «дом, построенный на песке», может охарактеризовывать не только лишь ненадежное мироустройство, да и определенные строй трудности. В особенности тщательное исследование грунтов, с бурением глубочайших инженерных скважин, требуется при строительстве высотных либо мощных построек, промышленных объектов, также в случаях, когда строительство запланировано на очень ненадежном (жидком либо имеющем пустоты) грунте.
Коттеджное строительство также подразумевает инженерные изыскания, хотя их, естественно, проводят в наименьших масштабах, а время от времени и совсем «изучают недра» на глубину ленточного фундамента. Перед тем как приступить к детализированной проектной проработке грядущего строения, нужно иметь информацию о физических и механических свойствах залегающих пород, о направлении подземных аква потоков, о пустотах, также других, «сюрпризах», которые обозначают юридическим термином «обременения». Это могут быть, к примеру, теплотрассы и остальные магистрали, принадлежащие некий организации, либо дорога общего использования, которая проходит через отведенную местность (где намечено строительство сооружения и находится прилегающий участок), но при всем этом дорога должна оставаться доступной широкому кругу юзеров.
Общее содержание инженерных изысканий содержит в себе исследование физико-геологического строения грунтов, которое проводят (в главном) методом бурения скважин, но время от времени проходят шурфы, также включают в программку исследовательских работ другие мероприятия. В проекте инженерно-изыскательских работ определяют глубину скважин, и сетку, - другими словами количество скважин и их положение. Также нужна подготовительная топографическая съемка, которая поможет конкретизировать места бурения скважин - ведь, к ним должна подъехать буровая вышка.

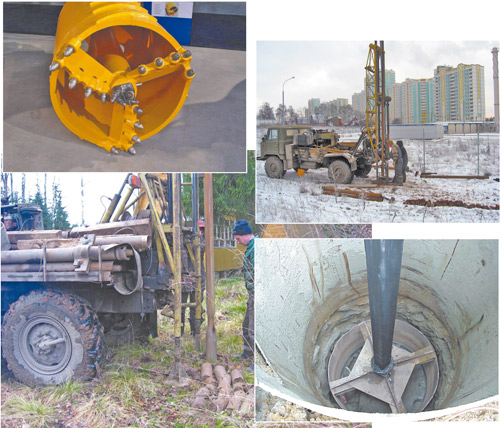

Обычно базой для передвижных буровых установок служат машины с высочайшей проходимостью, но даже они не могут пробраться через густой кустарник либо лесистую местность. По воззрению профессионалов, очень лучше чтоб в процессе бурения скважины рядом находился геолог. Сущность изыскания заключается в том, что бы при помощи колоны буровых труб с определенной глубины поднять керн. Другими словами породу, которая имеет форму цилиндра, так как вынута из буровой трубы. Геолог выслеживает, на какой глубине взяты те либо другие эталоны породы (керна) и сразу производит их описание.
Принципиально, что находясь на месте проведения буровых работ, геолог может более беспристрастно найти степень обводненности глины, песка, или другой водонасыщенной породы. Вобщем, 1-го описания «с мест» недостаточно. Обычно, эталоны керна, в особенности если это влагонасыщенная порода, «консервируют».
Более обычный и обширно всераспространенный в инженерной геологии метод таковой. В расплавленном гудроне отлично «смачивают» кусочек ткани, а потом оборачивают им вынутый из буровой трубы керн. Гудрон застывает и служит водонепроницаемым каркасом для эталона. На «сверток» приклеивают памятку, с указанием номера скважины и глубины, с которой получен кусочек породы. Это делается с целью следующей камеральной обработки приобретенных образцов, упорядочения инфы, составления документации с подробной чертой исследуемого участка. Очевидно, есть и поболее совершенные (и современные) методы «упаковки» керна. Описанный чуть повыше – один из самых эконом.
Спецы отмечают, что при проведении инженерно-изыскательских работ употребляют разные методы бурения. Так керн, имеющий форму цилиндра, вынимают из буровой трубы, применяемой при колонковом бурении, очень всераспространенном в инженерной (и не только лишь) геологии. Благодаря вращению колонны буровых труб, коронка, армированная жесткими металлами, а время от времени техническими алмазами прорезает породу. Потому керн имеет целостную неразрешенную структуру, в особенности если бурение ведется в довольно жестких породах.
Для сопоставления шнековый метод бурения стопроцентно разрыхляет породу, а поэтому фактически нереально найти ее изначальную структуру. (Шнек, образно говоря, имеет форму штопора, и по аналогии с «предметом сервировки стола» врезается в грунт). Но шнековый метод бурения существенно более производительный, но его целенаправлено использовать исключительно в мягеньких грунтах, так как данный буровой инструмент не способен пробурить граниты либо базальты. В большинстве случаев шнековый метод бурения употребляют при вскрытии аква горизонтов, когда во главу угла не ставится задачка изучить состав грунтов, а исследования проводят с целью установить глубину залегания подземных вод.
Спецы оценивают физические и физико-механические свойства грунтов, делают анализ хим состава приобретенных образцов и сопутствующей воды. Бывают случаи, когда в породах содержатся составляющие, проявляющие брутальные характеристики к бетону, коррозийную активность к металлической арматуре либо другие неблагоприятные для строительства свойства. Все эти сведения исследователи отражают в техническом заключении об инженерно-геологических критериях на участке, избранном для строительства.
Спецы подчеркивают: бывают случаи, когда после проведения инженерно-геологических изысканий застройщики оказываются от начальных планов строительства подходящего им объекта, предпочитая подобрать для сооружения более подходящую местность. Либо же пересматривают вначале предусмотренные издержки на строительство строения, понимая, что потребуются дополнительные вложения на укрепление фундамента.
Вобщем, бывают и другие примеры, когда инженерно-геологические изыскания проводят в недостающем объеме, или вообщем отрешаются от данного мероприятия, руководствуясь общими данными о геологическом строении местности. В итоге недостаточной инфы, или неверных сведений о надежности грунтов может произойти неравномерная усадка построенного строения, также образование щелей, разрыв инженерных сетей и другие отягощения. По воззрению профессионалов, издержки, которые приходится нести застройщику на исправление допущенных ошибок, иногда существенно превосходят средства, затраченные на проведение всеполноценных инженерно-геологических изысканий.
Применительно к городкам, а в особенности к Москве, где очень уплотненная застройка, обычно, при проведении инженерных изысканий преследуют дополнительную цель: не навредить старенькым домам при строительстве нового объекта. Что, как досадно бы это не звучало, часто случается (невзирая на изыскания) в итоге «точечного» строительства нового строения в конкретной близости от старенького.
Если строение обязательно должно быть построено в определенном месте, тогда, по оценкам профессионалов, получив данные о недостаточно устойчивых либо обводненных грунтах, застройщики принимают решение об усилении фундамента. Если же, к примеру, «в чистом поле» собираются строить завод, и проводят подготовительные инженерно-геологические изыскания на большенном участке земли (допустим, в пригороде), то под будущие цеха выбирают более устойчивые участки земли. А на «слабенькой» местности, где залегают, допустим, массивные слои неуравновешенного песка либо близок водоносный горизонт целесообразней проектировать, к примеру, открытые склады готовой продукции или другие относительно «легкие» объекты.
Исследование местности
Обычно, 1-ый шаг инженерных работ – это геодезические исследования и топографическая съемка местности, также поиск подземных коммуникаций. Спецы отмечают, что топографическая съемка нужна не только лишь для следующего исследования местности «в глубину», но также для предстоящей газификации и электрификации участка, в особенности если подразумевается, что электрокабель и газовые трубы будут проложены под землей. Обледенение проводов и деревьев зимой 2010 – 2011 года и массовый обрыв воздушных линий в средней полосе проявили, что прокладывать подземный кабель – дело очень целесообразное.
А, не считая того, топографическая съемка понадобится для разработки проекта благоустройства участка. На теоретическом уровне считается, что все подземные коммуникации имеются на схемах, картах, в проектной документации, а в ближайшее время их поочередно вводят в единую электрическую базу данных.
Но жизнь «по факту» в нашей стране еще гибче и замысловатее, чем теоретические проработки сложных цифровых систем. А поэтому какой-либо глубочайший канализационный лючок, при этом с незакрытой крышкой, и с разветвленной системой подземных труб возможно окажется совсем бесхозным, не находящимся на балансе какой-нибудь организации, и, очевидно, не учтенный проектами и электрическими картами. А поэтому поиск подземных коммуникаций, не только лишь методом исследования документации, да и прямо на местности, спецы считают занятием полностью оправданным.
По оценкам профессионалов, в процессе инженерных изысканий принципиально найти глубину вымерзания грунтов, также сопоставить данную величину с уровнем грунтовых вод. Обычно, глубину вымерзания в определенном регионе определяют при помощи долголетних наблюдений, а поэтому особенных дополнительных усилий при инженерных изысканиях не требуется.
А вот уровень грунтовых вод – это величина переменная, в том числе, во времени: засушливым летом воду можно не найти на том уровне, где она была в дождливый период. Все же, карты залегания подземных вод имеются в почти всех отлично изученных районах, а именно, в Москве и Столичной области. Но все таки, по оценкам профессионалов, при проведении инженерных изысканий нужно уточнять уровень залегания подземных вод на каждом определенном участке.
Низкоэтажная застройка
Очевидно, объем инженерно-изыскательских работ, обычно, прямо пропорционален масштабу строительства. Более определенные сведения о масштабах нужных изысканий регламентируют СНИПы. По оценкам профессионалов, глубину скважины следует определять исходя из имеющихся нормативов. По воззрению профессионалов, для низкоэтажного дома (в среднем) довольно пробурить три скважины глубиной 10 метров. Две из их позволяют получить общую картину залегания грунтов, а третью скважину целенаправлено бурить в качестве контрольной – чтоб исключить какую-либо ошибку.
Но если рядом с домом протекает речка либо имеется другой водоем, специалисты советуют углубить скважины еще на несколько метров. Если же запланировано строительство не раздельно взятого дома, а целого коттеджного поселка, то при проведении инженерных изысканий спецы советуют использовать другие подходы.
Время от времени на каждый дом довольно пробурить по одной скважине глубиной 10 метров. Вобщем, зависимо от событий исследование местности под коттеждные поселки создают разными методами, время от времени делают более детализированную проработку, к примеру, пробуривая на месте каждого грядущего дома по две скважины. В неких случаях изыскания совсем не привязывают к местам будущих строений, а бурят скважины, к примеру, по сетке 20 на 20, либо 40 на 40 метров. Это дает возможность получить довольно четкие инженерно-геологические карты, разрезы и остальные данные (в особенности когда выбрана более маленькая сетка бурения), дозволяющие оценить все нужные свойства залегающих грунтов.
Но в неких случаях целенаправлено использовать более крупную (хотя и не очень точную) сетку бурения скважин, к примеру, 100 на 100 метров. При таковой редчайшей сетке выходит одна скважина на гектар. Детализированной картины залегающих грунтов подобные изыскания не дают, но позволяют обусловиться в целом: подходящ ли участок под коттеджную застройку, либо целесообразней подыскивать для строительства другие местности. Как сказано выше, при составлении проекта инженерно-геологических изысканий, в особенности на большой местности, нужно поначалу проводить топографическую съемку. Подробная карта местности позволяет, в том числе, более точно определять места для бурения скважин – с учетом способности подъезда машины, оборудованной буровой установкой, к данной точке.
Но спецы подчеркивают, что есть места, где нереально обеспечить проезд и работу буровой вышки. К примеру, бурение скважин нереально на болоте, в лесу, также на участке, имеющем наклон более 45 градусов. Правда, существует техника, позволяющая преодолевать некие из выше нареченных препядствий. Есть, к примеру, переносные буровые установки. Но бурение «несерийных» скважин «вручную» может значительно затянуть сроки выполнения работ и прирастить издержки на получение инженерно-геологической инфы.
Высотный дом в большенном городке
Если личные дома либо коттеджные поселки, обычно, дислоцированы за городом, то высотный дом - это неотъемлемая часть городского пейзажа. Соответственно, для строительства высотного строения, в особенности если его вчеркивают в «готовую» строительную среду (либо, другими словами, создают точечную застройку) предъявляют более жесткие требования по проведению инженерных изысканий, чем для пригородного коттеджа.
В городке непременно имеются коммуникации (обычно их сильно много). В отличие от заброшенных зон, место расположения городской инфраструктуры, по воззрению профессионалов, достаточно точно совпадает с данными, представленными на планах, картах, в проектной документации и других источниках инфы. Обычно, в каждом городке местное управление градостроительства и архитектуры разрабатывает собственный регламент для проведения инженерных изысканий при строительстве тех либо других объектов, а именно, при точечной застройке.
Так, к примеру, в Москве в почти всех случаях организация получает предписание создавать «карстовое» бурение, другими словами изучить - нет ли под будущим строением карстовых образований. Часто застройщики считают целесообразным по собственной инициативе расширить рамки действующих нормативов и провести расширенные инженерные изыскания. Время от времени приходится изучить состояние грунтов и фундаментов примыкающих строений, в особенности если идет речь о точечной застройке. Понятно, что строительная техника делает вибрацию, толчки, а поэтому динамическое воздействие на грунты может негативно сказаться на целостности примыкающих зданий.
Промышленные объекты
К инженерно-изыскательским работам, предыдущим строительству промышленных объектов, используют особенные подходы. По оценкам профессионалов, инженерно-геологические изыскания для объектов индустрии являются неотклонимыми. Но для каждого промышленного объекта, обычно, проектировщики определяют личный план инженерно-геологических изысканий, зависимо от профиля грядущего предприятия. К примеру, цеха машиностроительного завода, под которые закладывают мощные фундаменты (как понятно, многие металлообрабатывающие станки делают усиленную вибрацию) требуют в особенности кропотливого исследования грунтов.
Более того, так как большие фабрики, обычно, строят за городом, часто при выборе подходящего места ориентируется не только лишь на имеющуюся транспортную, энергетическую и коммуникационную инфраструктуру, да и оценивают место исходя из убеждений надежности залегающих грунтов. Если в целом залегающие породы признаны надежными, то проводят детальные инженерно-геологические изыскания. Специалисты советуют проектировать строительство самых «томных и вибрирующих» цехов на более крепких грунтах. А на примыкающих участках, где породы, может быть, наименее крепки, но довольно надежны, целенаправлено запроектировать административные корпуса либо складские мощности.
Отчет о проделанной работе
Как сказано выше, более сложные строй объекты, а именно промышленные предприятия, требуют детализированной инженерной проработки местности, а поэтому «на выходе» заказчик получает от спец организации детализированный отчет о проведении инженерно-геологических изысканий.
Исполнитель должен указать в документе место расположения участка и конкретизировать цель проведения изысканий, другими словами в точности указать предназначение грядущего объекта, обозначив нужный объем работ. В отчете указывают количество, размещение, глубину пробуренных скважин, способы проведения лабораторных изысканий, также дают определения черт грунтов. Не считая того, в отчете отражают другие работы, проведенные в рамках инженерно-геологических изысканий. Очевидно, объем и методологию исследовательских работ спецы определяют в согласовании с предназначением строительного объекта.
Отчет должен содержать характеристику погодных особенностей района – среднюю температуру воздуха в зимний и летний период, также экстремальные значения температур. Также требуются данные о среднегодовом количестве осадков. Метеорологические свойства района пригодятся застройщику (поточнее, проектировщикам) при выборе строй материалов, которые будут применены при строительстве объекта. Для многих стройматериалов есть «температурные» ограничения, потому материалы целенаправлено выбирать с учетом погодных особенностей местности.

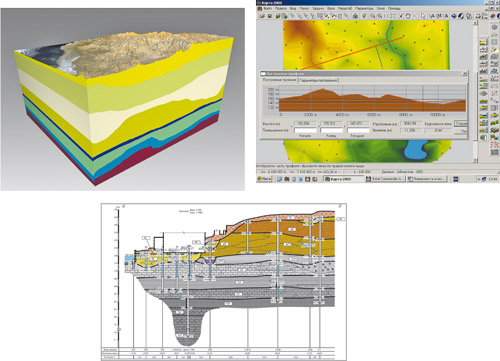

Не считая того, углубленные инженерные изыскания включают в себя характеристику рельефа местности, направление движения поверхностных и грунтовых вод, также глубину залегания водоносных горизонтов, с указанием грунтов, в каких «протекают» воды. Также спецы, ориентируясь на архивные данные, могут указать динамику сезонных колебаний передвижений грунтовых вод. По оценкам профессионалов, также нужна информация об злости грунтовых вод к бетонным и железобетонным конструкциям, которая пригодится для выбора материалов и (в случае надобности) для защиты фундамента от брутальной среды.
Не считая того, грунтовые воды могут «проявлять злость» по отношению к металлам, которые используют для строительства коммуникаций, а именно, трубопроводов. А поэтому исчерпающие данные о составе грунтовых вод спецом необходимы еще на стадии подготовки к проектированию объекта.
Ну и, конечно, кроме исчерпающих сведений о составе залегающих пород, их физических и хим свойствах, отчет должен содержать информацию об инженерно-геологических процессах, соответствующих для данного участка. А именно, о степени сыпучести глинистых грунтов, о способности образования оползней, просадок, набухания грунта.
Так же в отчете указывают глубину сезонного вымерзания грунтов. В окончание исследовательских работ отчет должен содержать советы, касающиеся глубины фундамента строения, или глубины свай. Не считая того, исследователи дают советы о необходимости внедрения водоизоляционных материалов (в случае надобности) и защите строения от коррозии, промораживания, подтопления и других неблагоприятных причин.
Источник: remontinfo.ru
